Dieser Ordner enthält Cogneon-Ressourcen für das GfWM KnowledgeCamp 2025 (#gkc25) in Berlin und online. Wir stellen als Sponsor Technik für die hybride Bühne bereit.

BOM Technik Bühne

Für die Bühne verwenden wir zwei Kameras, Audio-/Videomixer und zwei Funk-Handmikrofone:

  1. Funk-Hand-Mikrofone (2x): Sennheiser XSW Dual (benötigt AA-Batterien) (Anleitung)
  2. Audiomischer: Yamaha AG06, Ausgang USB-A; (Kopfhörer 6,3mm Klinke von GfWM; über. beigelegtes Miniklinke-Kabel ist Musikzuspielung möglich) (Anleitung) -> WICHTIG: der USB-Ausgang “TO PC” muss auf “INPUT MIX” stehen, sonst hören die Teilnehmenden sich selbst. Die Lautsprecher werden an “MONITOR OUT” angeschlossen.
  3. Videomischer Blackmagick ATEM Mini, Ausgang USB-C (Anleitung)
  4. Kamera 1: Panasonic Camcorder HC-X929 (Anleitung)
  5. Kamera 2: Action Cam GoPro (alt)
  6. Kabel
    1. 4x XLR-Mono kurz
    2. 2x XLR-Verlängerung
    3. 2x Mono-Klinke 6,3mm auf XLR (PA von Tim hat XLR, er legt aber auch Kabel bei)
    4. HDMI Kabel für Kameras auf Videomischer (3+m, im Pack sind weitere Kabel und Adapter, Kameras haben kleine HDMI-Anschlüsse)
  7. Stative: 2x statisch (Simon: ich habe ein zweites Stativ im Lager gefunden (grau mit zwei Armen), das könnt ihr im Anschluss gerne behalten)
  8. Gimbal 1x: für Smartphone -> das von Cogneon ist im Einsatz
  9. Lautsprecher: the box pro Achat 404 A (von Tim Pritlove: Abholung durch Anne am 16.10. um 16:30 im Prenzlauer Berg geplant)

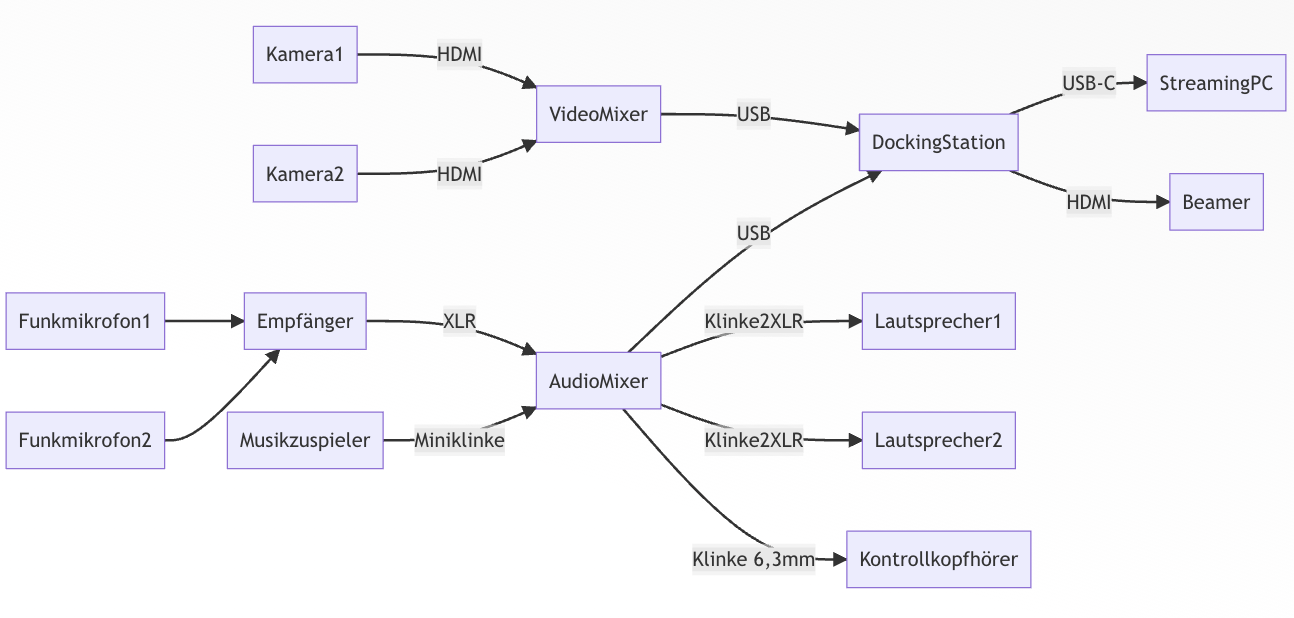

Signalflussplan

Mermaid-Code zum Weiterverwenden:

graph LR;
      Kamera1-->|HDMI|VideoMixer;
      Kamera2-->|HDMI|VideoMixer;
      VideoMixer-->|USB|DockingStation;
      DockingStation-->|USB-C|StreamingPC;
      AudioMixer-->|Klinke2XLR|Lautsprecher1;
      AudioMixer-->|Klinke2XLR|Lautsprecher2;
      AudioMixer-->|USB|DockingStation;
      AudioMixer-->|Klinke 6,3mm|Kontrollkopfhörer;
      Funkmikrofon1-->Empfänger;
      Funkmikrofon2-->Empfänger;
      Empfänger-->|XLR|AudioMixer;
      DockingStation-->|HDMI|Beamer;
      Musikzuspieler-->|Miniklinke|AudioMixer;
